バルサのCLG作ってみたいな・・・
何作ろうかなってことで、
何かと話題のデルティ8と石井さんのCLGトレーナーを作ることにした。
CLGトレーナーの型紙がなかったので、I井さんとこのHLGドロップボックスからダウンロードして、
型紙を起こしてみた。。。
へ~~~~。。上反角少なめなんだね。。
繊細な感じ。。

自分用に図面起こしてみたけど、
I井さんのフリーハンドの図面とはちょっと雰囲気が違うなぁ。。。
まぁ、あくまでも自分用なので・・・・・
しかし、この上反角で飛ばせるかなぁ・・・・・・・・
[PR]
by sylphid-mave | 2014-03-25 19:36 | 紙飛行機図面作り方 | Comments(0)
こつこつ、シコシコととろ機製作に励んでいます。
とろ機は工作が簡単で基本のりしろ通りにくっつけていけばきっちりできあがるのですが。。
キモになるのは胴体をまっすぐに作ることでしょうか。。。

親爺はこんな手順で作っています。
胴体は、

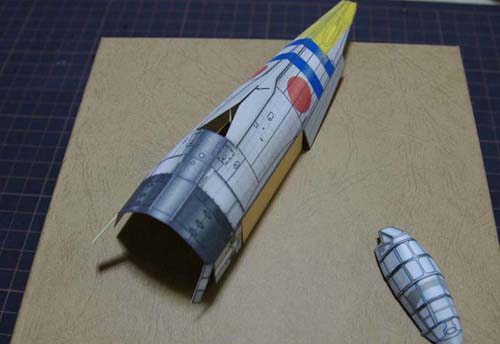

まず最初に機首上部・キャノピー前部接着しています。
のりしろに合わせてきっちりと。
ここは、さほど難しくありません。

接着剤はタイトボンドと普通の木工用ボンド(速乾性)を使い分けています。
基本はタイトボンド、表面に見える部分は木工用ボンドを使っています。タイトボンドだと黄色い色が目立っちゃうんですよね)
後、写真には写っていないけど主翼とか尾翼の接着はいつものスティック糊だよ。。

キャノピーです。
この零戦キャノピーはのりしろが少なくてアレなんで・・・

裏側からも補強しています。。

水平尾翼と垂直尾翼の取付部は、
先に切り込みを入れて、マスキングテープで仮押さえしています。

胴体腹部の接着にかかります。
写真には写っていませんが、胴体腹部にはセンターラインが入っています。
その芯をを確認しながら、
のりしろ通りにくっつければ、
まっすぐな胴体ができます。
簡単ですね。。。
ところが、親爺は短気で不器用なので・・

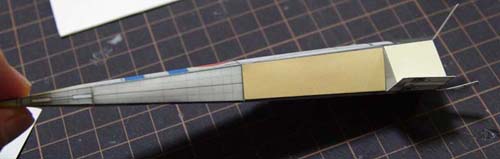

一番後部から接着しますが、
